発電所設計の全工程をサポート

Sunpulseの特徴

  • 最新のAutoCAD Civil 3Dプラグイン
  • ブラウンフィールドにおける複雑な3D地形上の太陽光発電設計を実現する為、PVcaseを使用します。これにより、詳細なエンジニアリング設計を建設パートナーへ直接出力することが可能です。
  • アメリカ軍研究所のGISテクノロジーを採用しています。数値標高モデルを使用し、次の要素を計算します。:坂、方位、勾配による影、凹凸指数、起伏
  • 日本国内の太陽光発電業界で10年以上の経験があり、デザイン、エンジニアリングを専門とするグローバル企業との連携が可能です
  • 承認、土木エンジニアリングの担当者と連携し、太陽光発電の専門家として総合的なデザイン・コンサルティングを行います。
  • 3D地形等高線モデルの作成が可能です。(例)1~10mの等高線間隔(NASAデータから抽出された日本政府のDEMデータセットを基にしています)
  • ドローンで撮影したデータを使用すると、精度の高い2D地図及び3Dモデルを作成することが可能です。また、曇り点や容積を計算をします。

技術設計出力



  • GSIマップのXYZモデルを用いた地形とTIN地表。
  • 分水地点レイアウト図。
  • 道路及びトレンチラインの配置図。
  • アレイ範囲:3D地表における影限界点でのパネル傾斜角、アレイ間の最適距離を計算。
  • ストリング配置図:2つの自動最短距離アルゴリズムにより最適化。
  • 3D地表を使ったDC及びACケーブルの長さ。
  • 部品リストの出力:全ポールのXYZ配置図、全ストリングとコンバイナーボックスを含む。
  • トレンチライン、インバーター、トランスフォーマーの配置の計算。
  • AutoCAD 3D地形とアレイをPVSYSTに自動出力し、詳細な発電量分析に利用します。
  • 技術設計パッケージ:2MWp DCの発電所は概ね20~80ページです。パッケージはトレンチライン図の数によって増加することがあります。

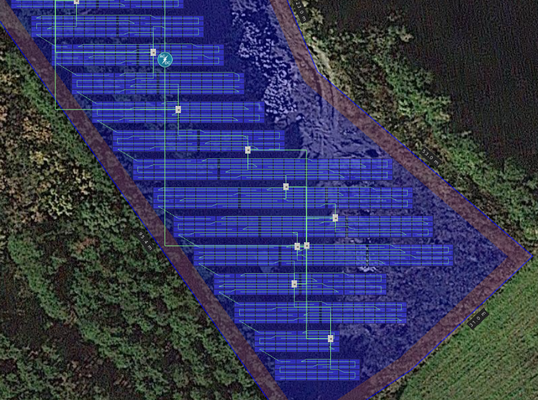

設計例
